· 系統概述
全自動切管機專為滿足高精度定長切割需求而設計，更換切具可定長裁切塑料管、橡膠管、復合管等各種軟硬材料管材。
全自動切管機控制系統采用顯控GC-043-16MAI的一體機（HMI+PLC）進行控制，主要控制水管的定長切割以及打點或者畫線的功能，并且有長度校準功能和試產一條功能。用到兩個步進和一路AB編碼器，切編碼器來控制切割長度。
· 系統配置
1.電源：一體機采用DC24V開關電源供電，步進驅動器采用AC60V的變壓器供電；
2.IO分配
輸入點 輸出點
X0 編碼器A相 Y0 送料步進
X1 編碼器B相 Y1 旋轉步進
X2 急停按鈕 Y2 旋轉方向控制
X3 啟動按鈕 Y3 旋轉使能信號
X4 原點信號 Y4 打點氣缸
X5 極限位 Y5 切管氣缸
X6 缺料信號 Y6 夾管氣缸
X7 松管信號 Y7 放管電機
COM DC24V COM 0V
· 工藝說明
手動控制：
1.手動壓管
2.手動切管
3.手動送料
自動控制：有畫線模式和打點模式兩種；
畫線模式：
1．按下啟動按鈕，送料步進開始運行，高速計數器C251啟用；
2．當編碼器的值達到設定長度的脈沖數時，送料步進停止，夾料氣缸開啟，開始畫線；
3．夾料氣缸動作后，延時一段時間，置位畫線信號，并且旋轉步進方向控制Y2置1，旋轉步進正轉，確定方向后延時20ms，旋轉步進開始旋轉。旋轉到設定的角度，比如120°，旋轉步進停止；
4．旋轉步進停止時復位方向，延時一段時間，旋轉步進反轉120°，回到起始位置；
5．旋轉到位后，切管氣缸動作，把管子切斷；
6．管子切斷后，置位M8，啟動定時器T200，間隔循環時間到，回到第一步，開始下一個周期動作，如此反復循環動作。
打點模式：
1．按下啟動按鈕，送料步進開始運行，高速計數器C251啟用；
2．當編碼器的值達到設定長度的脈沖數時，送料步進停止，夾料氣缸開啟，開始打點；
3．夾料氣缸動作后，切管氣缸動作，把管子切斷；
4．管子切斷后，置位M8，啟動定時器T200，間隔循環時間到，回到第一步，開始下一個周期動作，如此反復循環動作。
功能說明
1．復位：開機之前，需要把旋轉盤手動轉到原點位置，然后按下復位按鈕，旋轉步進啟動，按設定的旋轉角度（如12°）旋轉到位，然后才可以啟動生產；
2．試產一條功能：按下試產一條按鈕，按設定長度切一條管子，切完回到起始位置；
3．停止：在生產過程中按下停止按鈕，機器切完下一條管子，并且旋轉到起始位置才停機，再次按啟動按鈕可以重新啟動機器；
4．設定產量：實際產量達到設定產量后，馬上停機，無法繼續生產。需把當前產量清零才可繼續開機；
5．長度校準：
編碼器的設定值=設定長度*（設定長度/實際長度）*10脈沖數；
6.相關參數
送料步進傳動輪直徑35mm
編碼器滾輪周長200mm
編碼器線數2000
步進細分5000，即轉一圈需要發送5000個脈沖。

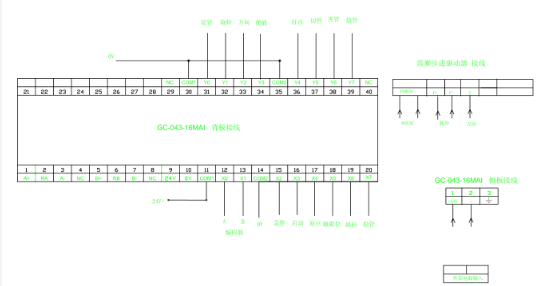

· 接線圖

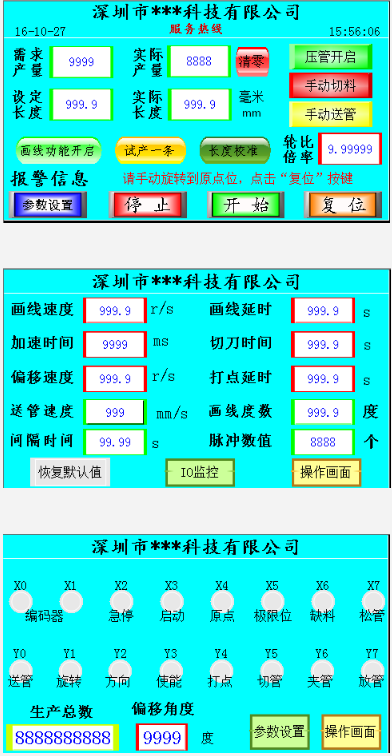

· 控制畫面
