系統概述
絲網印刷機廣泛應用于PET、PVC、轉印紙膜、電熱膜、薄膜、銘板、柔性線路板、手機按鍵、3M膠、薄膜開關、桶裝紙、織帶、鋁芯等卷筒材料的絲網印刷。機械由一個伺服電機一個步進驅動一個變頻，多個閥多個風機構成，控制部分采用顯控PLC，支持4路高速脈沖輸出，精度高，可靠運行穩定。
系統構成：采用顯控PLC:Fgs-32MT-AC。

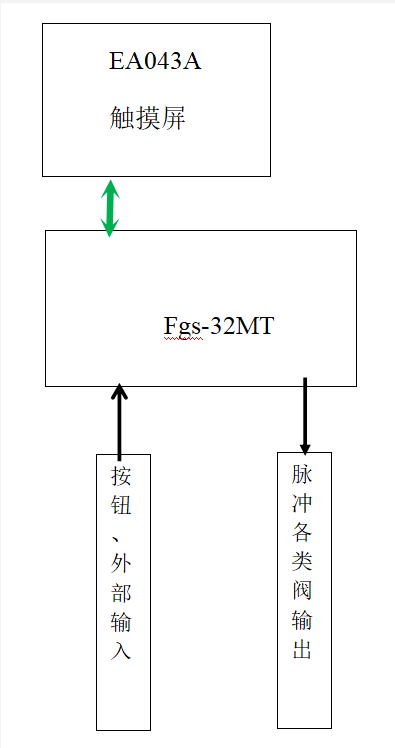

系統框圖

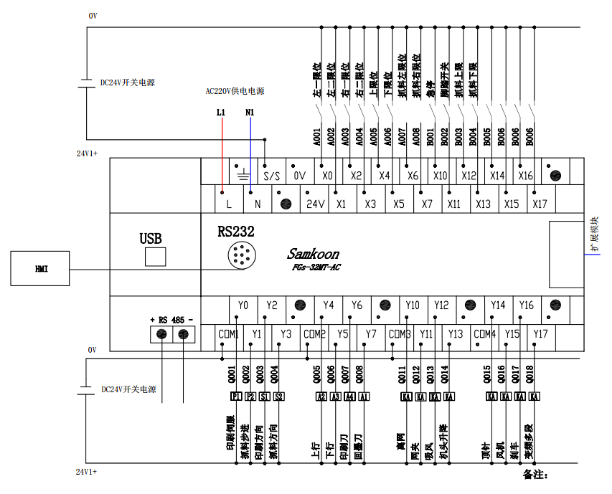

PLC接線圖：
系統配置
1、 系統電源：整機采用DC24V電源。
2、 PLC：顯控miniPLC
3、 觸摸屏：EA043A
4、 數字量：8路輸入，24路輸出，其中三路為高速脈沖輸出，用于控制三路步進驅動器。
IO分配表：
XO 左一限位
X1 左二限位
X2 右一限位
X3 右二限位
X4 上限位
X5 下限位
X6 抓料左限
X7 抓料右限
X10 急停
X11 腳踏開關
X12 抓料上限
X13 抓料下限
Y0 印刷脈沖
Y1 抓料脈沖
Y2 印刷方向
Y3 抓料方向
Y4 上行
Y5 下行
Y6 印刷刀
Y7 回墨到
Y10 離網
Y11 網夾
Y12 吸風
Y13 機頭升降
Y14 頂針
Y15 風機
Y16 剎車
Y17 變頻多段
Y20 送布2
工藝說明
工藝控制分為手動，自動模式。手動，可獨立操作各個工位，自動工藝流程：
1、設定運行參數：設定各軸運行的位置，抓料位置等。
2 、主畫面“啟動”，抓料電機先回原點，然后行駛到待機位置。當網印區有料時，抓料電機行進到位，進行抓料，放到待機位，等待下次操作。網印區動作，有料時，印刷伺服，根據方向選擇，由左到右或由右到左，自上而下，進行印刷動作，印刷完成方可進行抓料動作。
3、手動：可以獨立運行各個伺服步進及變頻器到指定位置。
4、設有各項保護急停措施。
HMI操作畫面

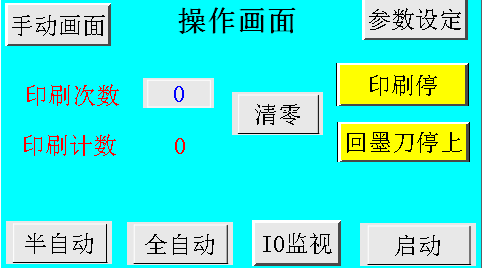

1. 主畫面

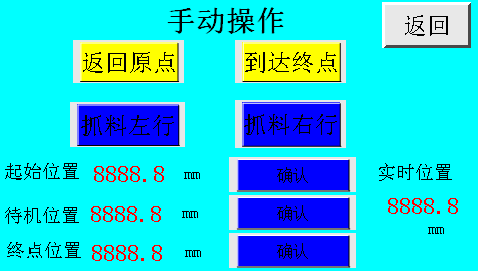

2.手動畫面

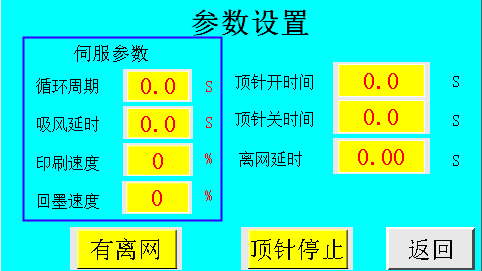

3.系統參數
4.抓料參數

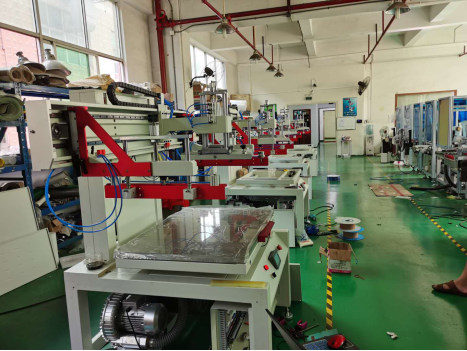

現場照片
